MIL-STD-461
Norme d’essai CEM militaire
MIL-STD-461 est une norme publiée par le U.S. Department of Defense (DoD). Elle définit les exigences de contrôle des interférences électromagnétiques applicables aux équipements et sous-systèmes utilisés dans des applications militaires. La révision actuelle est MIL-STD-461H, publiée en avril 2026, qui remplace MIL-STD-461G (2015).Essais de compatibilité électromagnétique
Essais CEM pour les équipements militaires et de défense
IB-Lenhardt AG et sa filiale IBL-Lab GmbH proposent des essais CEM selon MIL-STD-461 pour les équipements électroniques militaires, de défense et critiques pour la mission.
Notre laboratoire CEM réalise des essais d’émissions et de susceptibilité, conduits et rayonnés, afin d’évaluer le comportement des équipements dans des environnements électromagnétiques définis. Cette approche aide les fabricants, intégrateurs de systèmes et équipes projet à identifier les risques CEM à un stade précoce, à préparer la documentation technique et à soutenir les programmes de qualification.
Nous accompagnons les projets MIL-STD-461 dans la planification des essais, la définition de la configuration de mesure, les mesures et la documentation, y compris les essais en phase de développement et la clarification des exigences propres au projet.
MIL-STD-461H
Classification des mesures
En 1967, le Département de la Défense des États-Unis a introduit la norme MIL-STD-461 pour intégrer des considérations de compatibilité électromagnétique dans le développement des technologies de communication militaires. Depuis, plusieurs révisions de la norme MIL-STD-461 ont été publiées. La révision actuelle, MIL-STD-461H, a été publiée en avril 2026 et remplace la MIL-STD-461G (2015). Bien que la conformité à la norme MIL-STD-461 ne soit pas obligatoire pour les entités non militaires, de nombreuses organisations civiles adoptent également cette norme.
MIL-STD-461H décrit les exigences et procédures d’essai CEM applicables aux équipements et sous-systèmes électroniques, électriques et électromécaniques. L’applicabilité concrète dépend de la plateforme, de l’installation et des exigences d’acquisition.
Les méthodes d'essai de la norme MIL-STD-461 sont généralement regroupées selon les émissions et la susceptibilité, ainsi que selon les montages d'essai conduits et rayonnés.
Entrons en contact
Les experts d’IB-Lenhardt AG et d’IBL-Lab GmbH vous accompagnent pour les questions spécifiques aux essais MIL-STD-461.Laboratoire d'essais MIL-STD-461H

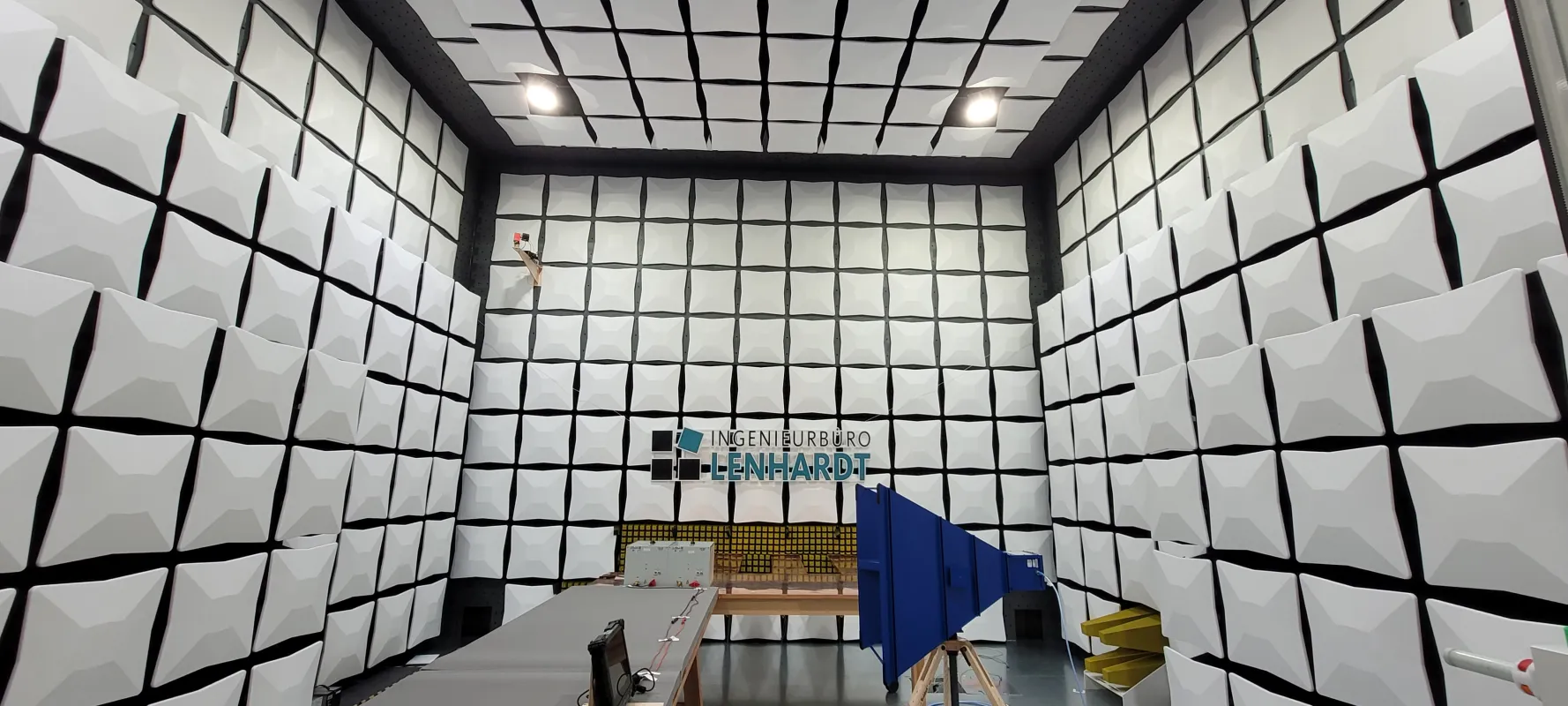

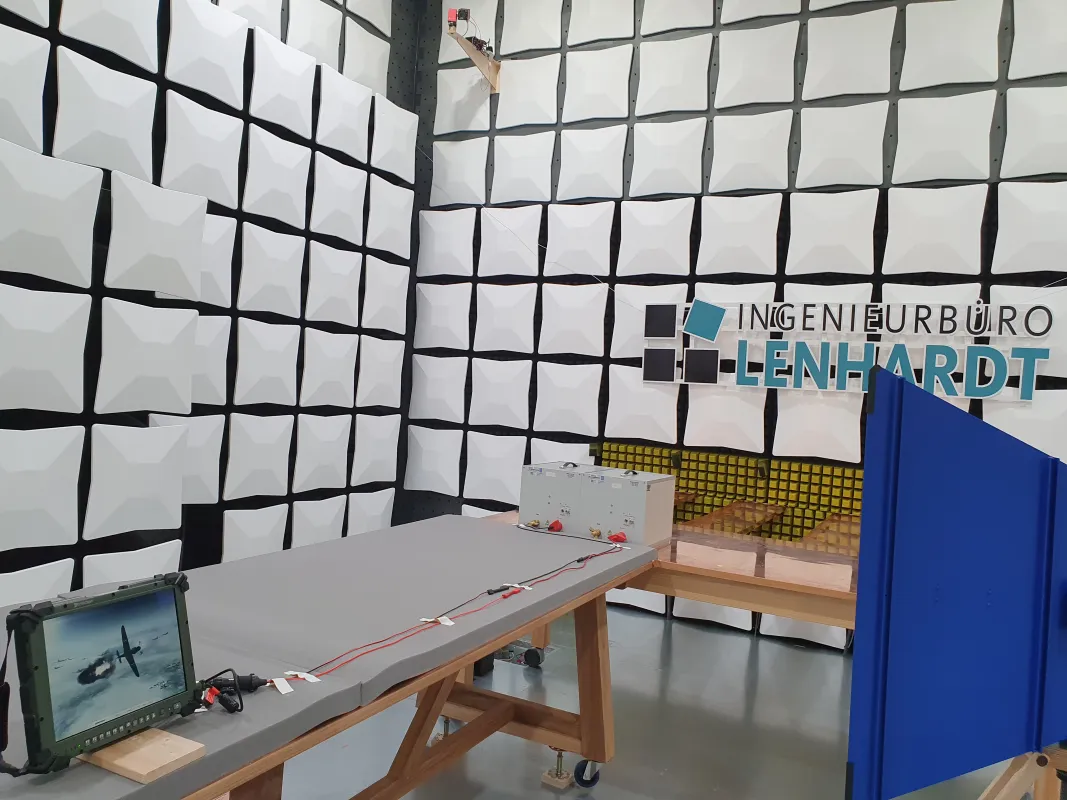

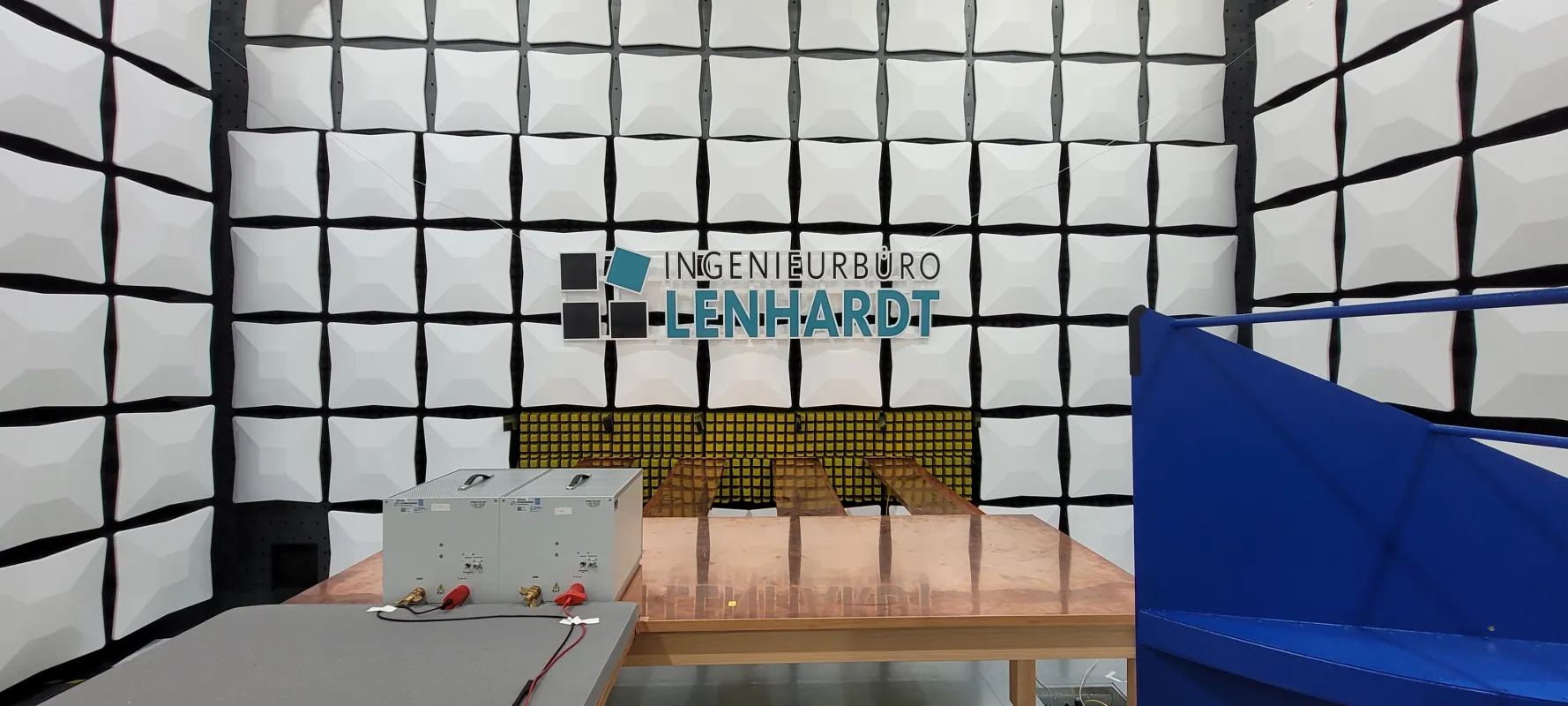

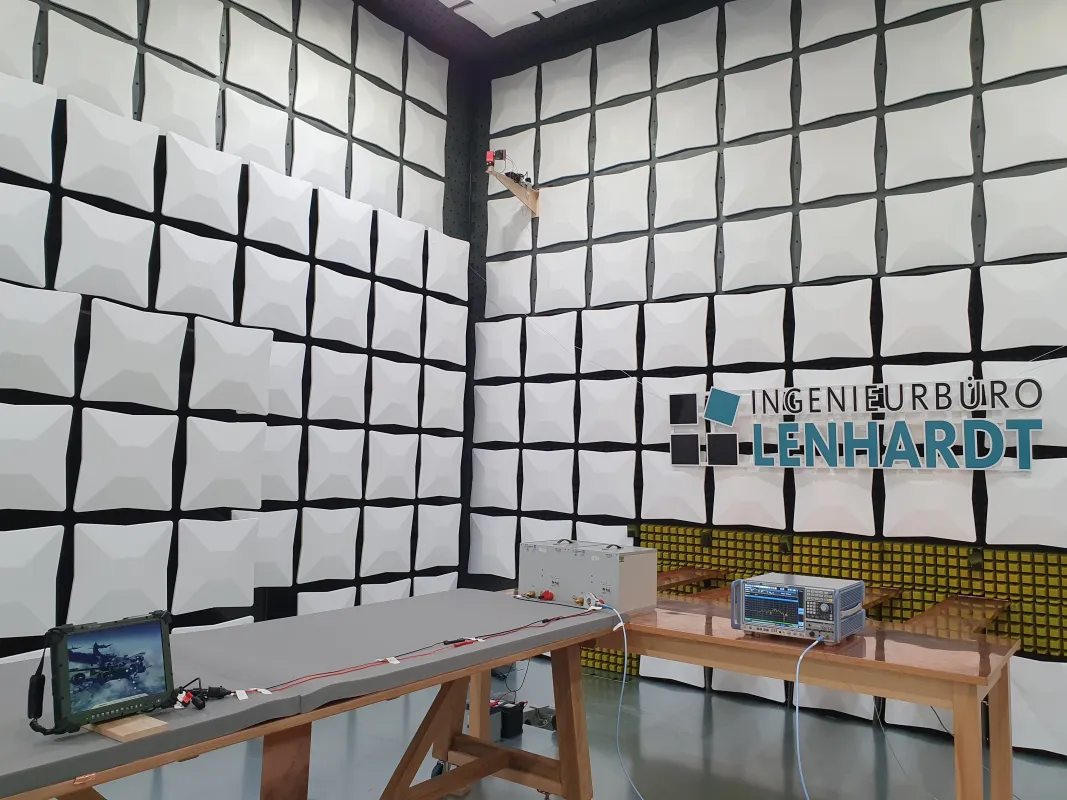

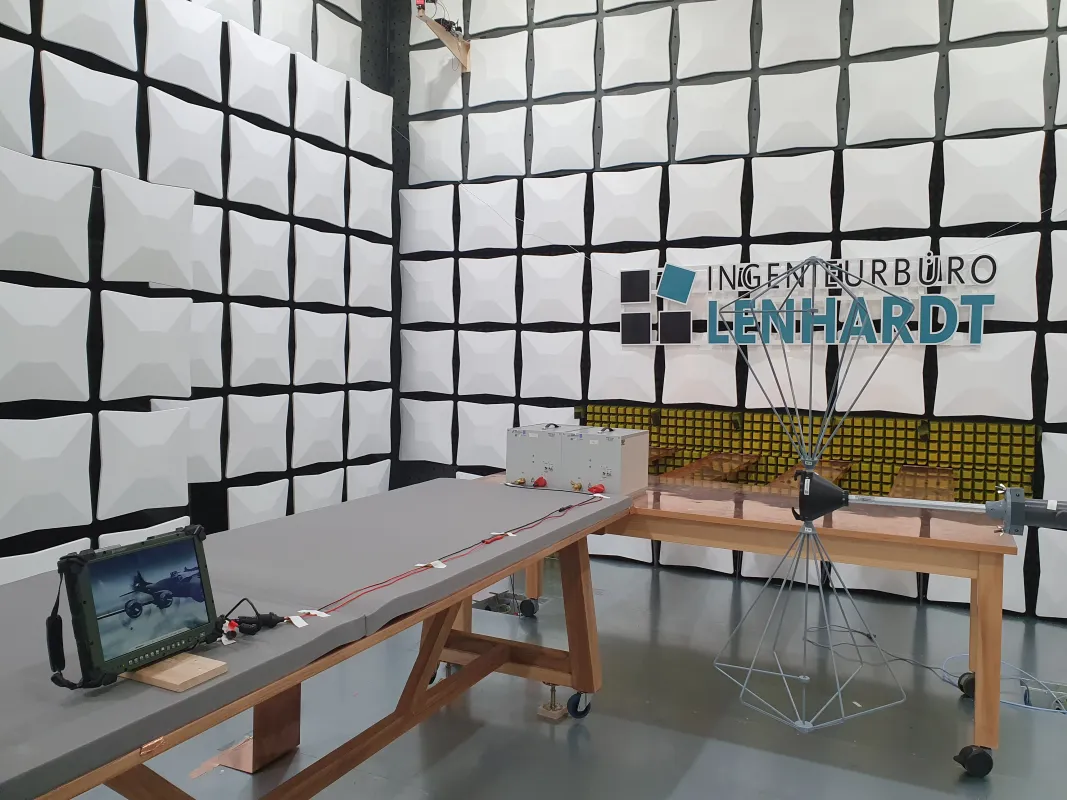

Découvrez notre installation d'essais CEM. Notre laboratoire est équipé pour des essais avancés, y compris des configurations pour CE101 (Émissions conduites) et RE102 (Émissions rayonnées). Découvrez nos processus d’essai et nos configurations de mesure pour les exigences militaires.
Présentation vidéo
Tests selon la norme militaire
Les programmes d’acquisition du U.S. Department of Defense peuvent spécifier des essais MIL-STD-461 selon le type d’équipement, la plateforme, l’environnement d’installation et les exigences contractuelles. De nombreux OEM commerciaux utilisent également MIL-STD-810 et MIL-STD-461 comme références pour les essais environnementaux et CEM.
Voyez cette vidéo informative de Alltest Instruments pour en savoir plus sur les bases.
Principales modifications de MIL-STD-461H
Mises à jour clés par rapport à la révision G
CE101 — Le champ d’application a été étendu de 10 kHz à 20 kHz pour les navires de surface et les sous-marins. Les applications aéronautiques restent limitées à 10 kHz, y compris les aéronefs de l’U.S. Army et les aéronefs de l’U.S. Navy équipés de systèmes ASW.
Mesure des émissions / balayage en fréquence — Les récepteurs de mesure synthétisés ou accordés par pas doivent désormais fonctionner avec des pas ne dépassant pas un quart de la bande passante (auparavant : un demi-pas de bande passante). Cela double approximativement le nombre minimal de points de mesure par balayage. Le tableau II ne contient par ailleurs plus de colonne pour les récepteurs de mesure à accord analogique.
Contrôle de surcharge — Les contrôles de surcharge doivent désormais être effectués et documentés pour chaque configuration de mesure. Auparavant, ils étaient décrits comme des contrôles périodiques.
Construction des câbles §4.3.8.6 — La section a été restructurée en trois sous-sections distinctes. Elles traitent séparément la construction des conducteurs d’alimentation d’entrée, la construction des câbles d’interconnexion et l’agencement des câbles de l’EUT.
CS101 — Les options relatives à l’équipement d’essai ont été élargies avec une sonde différentielle et un transducteur de détection d’ondulation. Ces options servent d’alternatives à l’approche précédente fondée sur un transformateur d’isolement pour les mesures à l’oscilloscope.
RE101 — De nouvelles notes de procédure portent sur la subdivision du spectre de fréquences afin d’obtenir une résolution suffisante, ainsi que sur la sélection d’un point d’essai pour chaque signal d’intérêt observé.
RE102 — L’orientation de l’axe de visée de l’antenne est désormais explicitement définie : la face avant doit être parallèle à la limite d’essai de l’EUT, l’élévation parallèle au sol et l’azimut perpendiculaire à la limite de la configuration d’essai.
Domaine d'application
MIL-STD-461H couvre quatre domaines :
Domaine d'application
MIL-STD-461H couvre quatre domaines :
Procédures d'essai
Équipements et sous-systèmes
| Équipements et sous-systèmes installés dans, sur ou lancés depuis les plateformes ou installations suivantes : | Applicabilité des exigences | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE101 | CE102 | CE106 | CS101 | CS103 | CS104 | CS105 | CS109 | CS114 | CS115 | CS116 | CS117 | CS118 | RE101 | RE102 | RE103 | RS101 | RS103 | RS105 | |
| Navires de surface | A | A | L | A | S | L | S | L | A | S | A | L | S | A | A | L | L | A | L |
| Sous-marins | A | A | L | A | S | L | S | L | A | S | L | S | S | A | A | L | L | A | L |
| Aéronefs, U.S. Army, y compris Flight Line | A | A | L | A | S | S | S | A | A | A | L | A | A | A | L | A | A | L | |
| Aéronefs, U.S. Navy | L | A | L | A | S | S | S | A | A | A | L | A | L | A | L | L | A | L | |
| Aéronefs, U.S. Air Force | A | L | A | S | S | S | A | A | A | L | A | A | L | A | |||||
| Systèmes spatiaux, y compris véhicules de lancement | A | L | A | S | S | S | A | A | A | L | A | L | A | ||||||
| Systèmes terrestres, U.S. Army | A | L | A | S | S | S | A | A | A | S | A | A | L | L | A | ||||
| Systèmes terrestres, U.S. Navy | A | L | A | S | S | S | A | A | A | S | A | A | L | A | A | L | |||
| Systèmes terrestres, U.S. Air Force | A | L | A | S | S | S | A | A | A | A | A | L | A | ||||||
Explication : A : Applicable, L : Limité, comme spécifié dans les sections correspondantes de la norme, S : L’autorité d’acquisition doit spécifier l’exigence dans la documentation d’acquisition. Les cellules vides indiquent qu’aucune applicabilité générale n’est spécifiée dans la matrice.
Source : Rohde & Schwarz, © IB-Lenhardt AG 2026
Sous-essais
Émissions et susceptibilité
Émissions conduites et rayonnées
| CE101 | Alimentation, 30 Hz à 20 kHz* |
|---|---|
| CE102 | Alimentation, 10 kHz à 10 MHz |
| CE106 | Terminal d'antenne, 10 kHz à 40 GHz |
| RE101 | Champ magnétique, 30 Hz à 100 kHz |
| RE102 | Champ électrique, 10 kHz à 18 GHz |
| RE103 | Sorties parasites et harmoniques de l'antenne, 10 kHz à 40 GHz |
Susceptibilité conduite et rayonnée
| CS101 | Alimentation, 30 Hz à 150 kHz |
|---|---|
| CS103 | Port d'antenne, intermodulation, 15 kHz à 10 GHz |
| CS104 | Port d'antenne, rejet des signaux indésirables, 30 Hz à 20 GHz |
| CS105 | Port d'antenne, transmodulation, 30 Hz à 20 GHz |
| CS109 | Courant de structure, 60 Hz à 100 kHz |
| CS114 | Injection de courant sur câble (BCI), 10 kHz à 200 MHz |
| CS115 | Injection de courant sur câble (BCI), excitation impulsionnelle |
| CS116 | Transitoires sinusoïdaux amortis, câbles et alimentations |
| CS117 | Transitoires induits par la foudre |
| CS118 | Décharge électrostatique portée par le personnel |
| RS101 | Champ magnétique, 30 Hz à 100 kHz |
| RS103 | Champ électrique, 2 MHz à 40 GHz |
| RS105 | Champ électromagnétique transitoire |
| Sous-essai | Portée | Sous-essai | Portée |
|---|---|---|---|
| Émissions conduites et rayonnées | |||
| CE101 | Alimentation, 30 Hz à 20 kHz* | RE101 | Champ magnétique, 30 Hz à 100 kHz |
| CE102 | Alimentation, 10 kHz à 10 MHz | RE102 | Champ électrique, 10 kHz à 18 GHz |
| CE106 | Terminal d'antenne, 10 kHz à 40 GHz | RE103 | Sorties parasites et harmoniques de l'antenne, 10 kHz à 40 GHz |
| Susceptibilité conduite et rayonnée | |||
| CS101 | Alimentation, 30 Hz à 150 kHz | CS116 | Transitoires sinusoïdaux amortis, câbles et alimentations |
| CS103 | Port d'antenne, intermodulation, 15 kHz à 10 GHz | CS117 | Transitoires induits par la foudre |
| CS104 | Port d'antenne, rejet des signaux indésirables, 30 Hz à 20 GHz | CS118 | Décharge électrostatique portée par le personnel |
| CS105 | Port d'antenne, transmodulation, 30 Hz à 20 GHz | RS101 | Champ magnétique, 30 Hz à 100 kHz |
| CS109 | Courant de structure, 60 Hz à 100 kHz | RS103 | Champ électrique, 2 MHz à 40 GHz |
| CS114 | Injection de courant sur câble (BCI), 10 kHz à 200 MHz | RS105 | Champ électromagnétique transitoire |
| CS115 | Injection de courant sur câble (BCI), excitation impulsionnelle |
* Pour les applications aéronautiques, la limite supérieure de fréquence reste fixée à 10 kHz conformément à la norme MIL-STD-461H.
Contactez-nous
Essais MIL-STD-461
Des questions sur le périmètre des essais ? Nous sommes heureux de vous répondre et de vous orienter. Contactez-nous dès aujourd'hui via notre formulaire de contact ou appelez-nous pour discuter des détails de votre demande.
Exigences générales
Configuration de mesure
- Étalonnage
-
Les appareils de mesure doivent être étalonnés conformément à ANSI/ISO/IEC 17025 ou ISO 10012. Les dispositifs passifs, tels que les antennes, pinces et sondes, nécessitent un étalonnage initial.
- Environnement d'essai
-
Les mesures sont de préférence réalisées dans des chambres anéchoïques.
- Tolérances
-
Distance: ±5%
Fréquence: ±2%
Amplitude, récepteur de mesure: ±2 dB
Amplitude, système de mesure (inclut les récepteurs de mesure, les transducteurs, les câbles, etc.): ±3 dB
Temps (formes d'onde): ±5%
Résistances: ±5%
Condensateurs: ±20%
- Bruit ambiant
-
Pour CE101 et CE102, les niveaux ambiants doivent être inférieurs d’au moins 6 dB à la limite applicable. Si nécessaire, l’EUT peut être remplacé par une charge résistive afin de vérifier le niveau ambiant.
- Plan de masse
-
L'EUT doit être installé sur un plan de masse simulant l'installation réelle. Si l'installation réelle est inconnue ou si plusieurs installations sont attendues, un plan de masse métallique doit être utilisé.
- Plan de masse métallique
-
Surface : > 2,25 m²
Profondeur : > 76 cm
Résistance : < 0,1 mΩ/carré
Distance de liaison entre les connecteurs de masse : < 1 m
Format : < 5:1
Matériau : Plein
Résistance de mise à la terre : < 2,5 mΩ
Configuration de l'instrumentation
MIL-STD-461H Tableau II : Largeur de bande et temps de maintien
| 30 Hz – 1 kHz | Largeur de bande 6 dB : 10 Hz Pas à pas : 0,15 s FFT : 1 s/BW |
|---|---|
| 1 kHz – 10 kHz | Largeur de bande 6 dB : 100 Hz Pas à pas : 0,015 s FFT : 1 s/BW |
| 10 kHz – 150 kHz | Largeur de bande 6 dB : 1 kHz Pas à pas : 0,015 s FFT : 1 s/BW |
| 150 kHz – 10 MHz | Largeur de bande 6 dB : 10 kHz Pas à pas : 0,015 s FFT : 1 s/BW |
| 10 MHz – 30 MHz | Largeur de bande 6 dB : 10 kHz Pas à pas : 0,015 s FFT : 0,15 s/BW |
| 30 MHz – 1 GHz | Largeur de bande 6 dB : 100 kHz Pas à pas : 0,015 s FFT : 0,15 s/BW |
| Au-dessus de 1 GHz | Largeur de bande 6 dB : 1 MHz Pas à pas : 0,015 s FFT : 0,015 s/BW |
| Plage de fréquences | Largeur de bande de résolution à 6 dB | Temps de maintien minimal | |
|---|---|---|---|
| Récepteur à accord pas à pas | Récepteur FFT | ||
| 30 Hz – 1 kHz | 10 Hz | 0,15 s | 1 s/BW |
| 1 kHz – 10 kHz | 100 Hz | 0,015 s | 1 s/BW |
| 10 kHz – 150 kHz | 1 kHz | 0,015 s | 1 s/BW |
| 150 kHz – 10 MHz | 10 kHz | 0,015 s | 1 s/BW |
| 10 MHz – 30 MHz | 10 kHz | 0,015 s | 0,15 s/BW |
| 30 MHz – 1 GHz | 100 kHz | 0,015 s | 0,15 s/BW |
| Au-dessus de 1 GHz | 1 MHz | 0,015 s | 0,015 s/BW |
La norme MIL-STD-461H ne spécifie plus de temps de mesure minimaux pour les récepteurs de mesure à accord analogique, l'équipement de mesure analogique étant considéré comme obsolète. Le tableau II ne couvre désormais que les configurations de récepteurs à accord pas à pas et FFT.
