GNSS シミュレーター テスト
GNSS デバイスをより早く市場へ
当社の効率的な GNSS テストを使用し、デバイスの市場投入までの時間を短縮します。最先端のラボと専門家のサポートにより、グローバルなコンプライアンスと信頼性を確保します。
グローバル ナビゲーション 衛星システム
受信機テストの重要性
グローバル ナビゲーション 衛星システム (GNSS) は、自動運転車から精密農業、高度な測量まで、さまざまなイノベーションを推進する現代の測位技術の要です。GNSS デバイスが最適に動作し、世界市場を制覇するには、包括的なテストと認証が不可欠です。

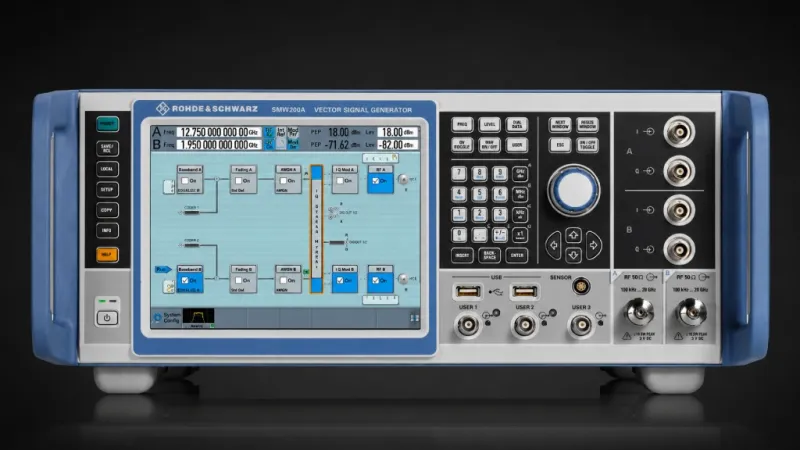

R&S SMW200A 信号発生器をはじめとする当社の最先端の機器は、再現性の高いテストを行うためのGNSS 環境が構築されています。当社の GNSS スペシャリスト チームがプロセス全体を通してお客様をサポートし、GNSS モジュールが欧州規格 ETSI EN 303 413 に準拠していることを保証します。
ラボ ビデオ
GPS シミュレーション テスト
当社のテスト ラボでは、GNSS テストを実行して性能と精度を評価しています。Rohde & Schwarz のベクトル信号発生器 (SMW200A) を使用して、最大 2 ギガヘルツの帯域幅を持つさまざまな GNSS 信号を生成します。GPS 信号をシミュレートして座標を入力することで、さまざまな場所を再現することができます。さらに、ノイズ (AWGN) を生成して受信品質をチェックすることもできます。衛星通信における当社の豊富な経験をご活用ください。
ETSI EN 303 413
欧州連合の標準テスト
ヨーロッパで使用される GNSS モジュールは、ETSI 規格EN 303 413 に従って特定のテストに合格する必要があります。この規格は、GNSS モジュールの機能と発射に関する要件を定義します。現在、米国と日本には同等の規格はありません。
EN 303 413 規格は、2 種類のテストから構成されています:
受信機ブロッキング テスト
このテストでは、GNSS モジュールが外部干渉信号の影響を受けているかどうかを確認します。
受信機スプリアス発射テスト
このテストでは、GNSS モジュール自体が他のデバイスに影響を与える可能性のある干渉波を放射していないことを確認します。
EN 303 413 テストセットアップ
準備とテスト手順
- 受信機ブロッキング テストとは?
-
受信機ブロッキング テストは「伝導」モードで実施され、テストサンプルと信号発生器は RFケーブルで接続されます。テストは 2 つの部分から構成されます:
1. GNSS 信号のみ: GNSS 信号が生成され、テスト項目で評価されます。
2. GNSS 信号と干渉信号: GNSS 信号は干渉信号とともに生成されます。干渉信号がテスト対象物の GNSS 信号の「キャリア対ノイズ比」(C/N) 値に影響を与えるかどうかがチェックされます。C/N 値は 1 dB 以上変化してはなりません。
- 受信機ブロッキング テストの要件:
-
受信機ブロッキング テストを実施するには、以下の要件を満たす必要があります:
C/N 値: テスト項目のデバイス (DUT) の C/N 値を読み取る機能。通常はソフトウェア ソリューションによって有効になります。
伝導接続: RF ケーブルを使用してテスト サンプルを信号発生器に接続するための伝導接続 (通常は SMA)。
- DUT アンテナに関する考慮事項:
-
使用可能なアンテナ構成を確認します:
取り外し可能なアンテナ: DUT のアンテナが取り外し可能な場合は、これ以上の操作は必要ありません。DUTをRF ケーブルに直接接続できます。
取り外し不可能なアンテナ: DUT のアンテナが取り外し不可能な場合は、RF ケーブルを使用して DUT を信号発生器に接続するために、SMAコネクターをGNSSモジュールに取り付ける必要があります。
- 受信機スプリアス放射テストとは何ですか?
-
受信機スプリアス放射テストは、通常、完全無響室で「放射」モードで実行されます。または、ブロッキング テストの「伝導」DUT を使用してテストを実行することもできます。テストの目的は、受信した GNSS 信号を評価するときに、DUT が特定の制限を超えるスプリアス放射を生成しないかどうかを確認することです。
- 受信機スプリアス放射テストの要件:
-
その他の信号の無効化: DUT 上のその他のすべての信号/テクノロジー (WLAN、BLE、モバイル無線など) をオフにする必要があります。DUT は GNSS 信号のみを評価し、他の信号を送信してはなりません。
GNSSコンステレーション
EN 303 413: 信号と周波数帯域
BDS (Beidou)
| GNSS信号の呼称 | RNSS周波数帯 |
|---|---|
| B1l | 1559 MHz から 1610 MHz |
| B1C | 1559 MHz から 1610 MHz |
Galileo
| GNSS信号の呼称 | RNSS周波数帯 |
|---|---|
| E1 | 1559 MHz から 1610 MHz |
| E5a | 1164 MHz から 1215 MHz |
| E5b | 1164 MHz から 1215 MHz |
| E6 | 1215 MHz から 1300 MHz |
GLONASS
| GNSS信号の呼称 | RNSS周波数帯 |
|---|---|
| G1 | 1559 MHz から 1610 MHz |
| G2 | 1215 MHz から 1300 MHz |
GPS
| GNSS信号の呼称 | RNSS周波数帯 |
|---|---|
| L1 C/A | 1559 MHz から 1610 MHz |
| L1C | 1559 MHz から 1610 MHz |
| L2C | 1215 MHz から 1300 MHz |
| L5 | 1164 MHz から 1215 MHz |
SBAS
| GNSS信号の呼称 | RNSS周波数帯 |
|---|---|
| L1 | 1559 MHz から 1610 MHz |
| L5 | 1164 MHz から 1215 MHz |
出典:ETSI EN 303 413 V1.2.1 (2021-04) に準拠した GNSS コンステレーション、GNSS 信号、RNSS 周波数帯域
| GNSS コンステレーション | GNSS信号の呼称 | RNSS周波数帯 |
|---|---|---|
| BDS (Beidou) | ||
| B1l | 1559 MHz から 1610 MHz | |
| B1C | 1559 MHz から 1610 MHz | |
| Galileo | ||
| E1 | 1559 MHz から 1610 MHz | |
| E5a | 1164 MHz から 1215 MHz | |
| E5b | 1164 MHz から 1215 MHz | |
| E6 | 1215 MHz から 1300 MHz | |
| GLONASS | ||
| G1 | 1559 MHz から 1610 MHz | |
| G2 | 1215 MHz から 1300 MHz | |
| GPS | ||
| L1 C/A | 1559 MHz から 1610 MHz | |
| L1C | 1559 MHz から 1610 MHz | |
| L2C | 1215 MHz から 1300 MHz | |
| L5 | 1164 MHz から 1215 MHz | |
| SBAS | ||
| L1 | 1559 MHz から 1610 MHz | |
| L5 | 1164 MHz から 1215 MHz |
出典:ETSI EN 303 413 V1.2.1 (2021-04) に準拠した GNSS コンステレーション、GNSS 信号、RNSS 周波数帯域
お問合せ
IB-Lenhardt AGとIBL-Lab GmbHのスペシャリストがいつでもご対応いたします。メリット
IB-Lenhardt AG が選ばれる理由
当社は、各製品がユニークであり、カスタマイズされる必要であることを理解しています。そのため、当社はお客様と緊密に連携して、お客様の個々のニーズを満たすことを優先しています。お客様の満足が当社の究極の目標です。
経験と専門知識:
ワイヤレス製品のテストと認証で長年の経験を持つ当社は、GNSSテストの信頼できるパートナーです。最新のテスト設備:
当社の最先端のラボには、正確で信頼性の高いテスト結果を保証する最新のテクノロジーが備わっています。顧客満足度:
当社はお客様との緊密な連携を重視し、個々の要件に合わせてカスタマイズされたソリューションを提供しています。
世界的なネットワークをご活用ください。お客様の製品は常に最新の状態であり、将来も保証されています。
よくある質問
GNSS テクノロジーのガイド
- GNSS とは何ですか? GPS との違いは何ですか?
-
GNSS (Global Navigation Satellite System全地球測位システム) は、世界中で使用されているすべての衛星ベースの測位、ナビゲーション、タイミング (PNT) システムの総称です。以下のような各国の様々なシステムで構成されています:
GPS (米国)
GLONASS (ロシア)
Galileo (ヨーロッパ)
BDS（北斗、中国)
SBAS (Space Based Augmentation System)
GPS (全地球測位システム) は、米国軍が開発および運用するナビゲーション システムです。一方、GNSS はさまざまな国のこれらすべてのシステムを指します。 - GNSS の仕組み
-
GNSS 受信機は、軌道上の複数の衛星からの飛行時間測定を使用して、位置、速度、時間 (PVT) データを計算します。信号の送信と受信の時間差を分析することで、受信機は既知の衛星の位置とともに正確な三角法計算を行い、正確な PVT を決定することができます。
- GNSS の利点は何ですか?
-
GNSS には多くの利点があります。
グローバルなカバレッジと高精度: GNSS は、地球上のどこでもセンチメートルレベルの測位精度を提供し、場所に関係なく業務の適切な意思決定を可能にします。
中断のない可用性: GNSS は、空がはっきり見えるときはいつでも、継続的なリアルタイムの位置データを提供し、アプリケーションの信頼性の高いパフォーマンスを保証します。
業界をまたぐ汎用性: GNSS テクノロジーは、測量、ロジスティクス、資産追跡などの分野の企業が業務を最適化できるようにするさまざまなアプリケーションの基盤となっています。
- GNSS の応用分野は何ですか?
-
GNSS テクノロジーは、さまざまな業界に広がり、次のことを促進します：
ナビゲーションの強化: 物流における正確な車両管理からリアルタイムの資産追跡まで、GNSS は企業がルートを最適化し、効率を高め、業務をリアルタイムで可視化できるようにします。
正確な測量とマッピング: GNSS は、地籍測量、測地学研究、建設プロジェクトなどのアプリケーションのための高精度測量を支え、データの整合性を確保し、ワークフローを合理化します。
同期操作: GNSS は、電力網と通信ネットワークを同期するための重要なタイミング信号を提供し、シームレスなパフォーマンスとシステムの安定性を保証します。
高度な測位ソリューション: GNSS は従来のナビゲーションを超えて、人員や野生生物の追跡などの幅広い測位アプリケーションを促進し、安全性、リソース管理、データ収集の向上を可能にします。
- GNSS を使う上での課題は何ですか?
-
GNSS 測定は、次のような状況では不正確であったり信頼できないことがあります。
建物内または狭い渓谷内
高層ビルや山の近く
大気干渉が発生した場合
意図的な干渉 (妨害) が発生した場合
GNSS のような信号を受信機に送信しようとして、偽の位置情報を送信する場合 (スプーフィング)
