IEC 60695-11-5 Nadelflammtest

Prüfung der Entflammbarkeit von Kunststoffen

Der Nadelflammtest gemäß IEC 60695-11-5 ist eine speziell entwickelte Methode zur Bewertung der Entflammbarkeit von Kunststoffen und Isoliermaterialien in elektrotechnischen Produkten.

Bei diesem Test wird eine genormte Testflamme, die einer Nadel ähnelt, für eine definierte Zeit auf das zu prüfende Material gerichtet. Ziel ist es, die Reaktion des Materials auf eine mögliche Entzündung zu bewerten. Die entstehende kleine Testflamme, erzeugt mit Butangas, imitiert eine potenzielle Zündquelle, wie sie in der realen Anwendung in der Nähe des zu prüfenden Materials auftreten könnte. Durch die genaue Einhaltung der Normvorschriften gemäß IEC 60695-11-5 ermöglicht dieser Test eine standardisierte und vergleichbare Beurteilung der Flammbarkeit von verschiedenen Kunststoffen. Auch normiert in: DIN EN 60695-11-5 und VDE 0471-11-5:2005-11.

Die Ergebnisse des Nadelflammentests tragen dazu bei, die Sicherheit elektrischer Produkte zu gewährleisten, indem potenzielle Brandrisiken frühzeitig erkannt und minimiert werden. In diesem Sinne spielt der Nadelflammtest eine entscheidende Rolle bei der Zertifizierung und Konformitätsbewertung von Produkten, die in elektrischen Anwendungen eingesetzt werden.

Jetzt Angebot anfragen

Labor-Video: IEC 60695-11-5

Ablauf des Nadelflammentests

Im heutigen Video zeigen wir einen Nadelflammtest nach IEC 60695-11-5. Die Flammenhöhe beträgt 12mm. In der Prüfposition des horizontalen Versuchsaufbaus haben Brenner und Prüfling einen Abstand von 8mm. Sofern in der jeweiligen Spezifikation nicht anders angegeben, wird die Prüfung an drei Probekörpern durchgeführt.

Weitere Labor-Videos on YouTube

Prüfverfahren

Prüfaufbau und Kriterien

Die Flammenhöhe beträgt 12 mm. In der Prüfposition des horizontalen Prüfaufbaus beträgt der Abstand zwischen dem Brenner und dem Prüfmuster 8 mm. Sofern in der jeweiligen Spezifikation nicht anders angegeben, wird die Prüfung an drei Probekörpern durchgeführt.

Das Prüfmuster hat die Nadelflammprüfung erfolgreich bestanden, wenn eines der folgenden Kriterien zutrifft:

  • Das Seidenpapier entzündet sich nicht und nach dem Entfernen der Nadelflamme gibt es keine Flamme und kein Glimmen des Prüfmusters.

  • Flammen oder Glimmen des Prüfmusters und der umgebenden Teile erlöschen innerhalb von 30 Sekunden nach dem Entfernen der Nadelflamme.

  • Die umgebenden Teile sind nicht vollständig weggebrannt und das Seidenpapier hat sich nicht entzündet.

Verwandte Sicherheitsnormen

Prüfungen auf Brandgefahr

  • IEC 60695-2-10
    Glühdrahtprüfgeräte und allgemeines Prüfverfahren. Übernommen in EN 60695-2-10, DIN EN 60695-2-10 und VDE 0471-2-10.

  • IEC 60695-2-11
    Entflammbarkeit von Endprodukten (GWEPT). Übernommen in EN 60695-2-11, DIN EN 60695-2-11 und VDE 0471-2-11. Die Prüfergebnisse können als positiv angesehen werden, wenn keine Entzündung auftritt oder wenn eine Entzündung auftritt und die Flamme oder das Glimmen des Prüfmusters innerhalb von 30 Sekunden nach Entfernen des Glühdrahtes erlischt und das Seidenpapier unter dem Prüfmuster nicht entzündet wird.

  • IEC 60695-2-12
    Entflammbarkeit von Materialien (GWFI: Glühdraht-Entflammbarkeitsindex). Übernommen in EN 60695-2-12, DIN EN 60695-2-12 und VDE 0471-2-12. Der GWFI ist die höchste Temperatur, bei der sich das Material entweder nicht entzündet oder innerhalb von 30 Sekunden nach Entfernen des Heizelements selbst verlöscht und sich das Seidenpapier unter dem Prüfmuster nicht entzündet.

  • IEC 60695-2-13
    Entflammbarkeit von Werkstoffen (GWIT: Glow Wire Ignition Temperature). Übernommen in EN 60695-2-13, DIN EN 60695-2-13 und VDE 0471-2-13. Die GWIT ist die Temperatur, die 25 °C höher ist als die maximale Prüftemperatur, bei der sich das geprüfte Material nicht entzündet oder bei der keine anhaltende und kontinuierliche Flammenverbrennung über einen Zeitraum von mehr als 5 s für ein einzelnes Flammenereignis auftritt und die Probe nicht vollständig verbrannt wird.

Labor-Videos

Sicherheit für Ihre Produkte

Sehen Sie sich unsere Videos an, um mehr zu erfahren. Dazu gehören unter anderem Einzelfehlertests (IEC 62368-1), Glühdrahtprüfungen und thermische Tests im Qi-Labor. Erfahren Sie mehr über die Testmethoden, die für die Sicherheit Ihrer Produkte wichtig sind.

Einzelfehler-Test

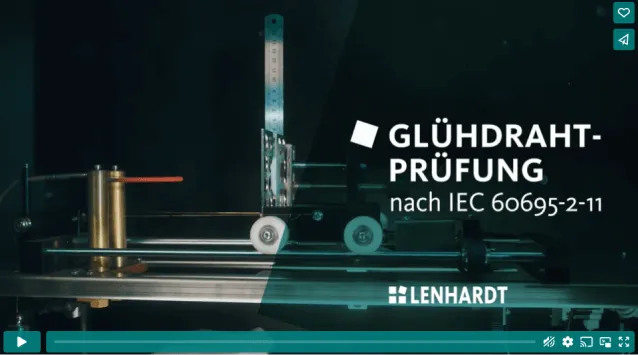

Glühdrahtprüfung
